장도봉 침입식 유리 전극

제품 개요

석유화학, 제약, 발전, 양조, 정밀화학공업 등 업종의 생산공정과정통제, 버스감시에 장선케이블 또는 PPR, 스테인리스강, 스테인리스강 라이닝 F4 등 여러가지 재질의 장전도봉을 배합하여 관나사설치, 프랑스설치, 위생형설치 등 여러가지 설치형식을 제공하여 부동한 응용환경과의 설치요구에 부동하게 해야 한다

제품 특징

충전식 pH 센서

장기적으로 안정된 비교 전위는 장수명의 사전 보증이다

열악한 산업 환경에서 센서와 케이블 간의 안정적인 연결을 보장하는 VP 커넥터

금속 같은 폴리페닐황에테르 본체 케이스, 내온 260 ℃ 에 달한다

센서의 교반 흔들림을 최소화하도록 설계된 몰입형 설계

응축수가 전극 지시선에 침투하지 않도록 결로 방지 밀봉 설계

가이드 막대와 이중 테이프로 밀봉하여 편리하고 믿을 만하다

서로 다른 재질의 가이드 막대 (스테인리스강, 스테인리스강 라이닝 F4 등) 를 배합하여 사용 공간을 넓힐 수 있다

제품 기술 매개 변수

하우징 재료 PPS

접지 전극 316L

전기 커넥터 M27*2/VP 도금 커넥터

프로세스 연결 M27x2, 3/4NPT

삽입 깊이: 가이드 로드 길이 조절

온도 보충 저항: Pt1000(Pt100, NTC10K 등 주문 제작 가능)

다양한 민감한 유리 필름 옵션

공기 압력: 0.1MPa, 0.25MPa, 0.4MPa, 0.6MPa, 0.8MPa

페어 가이드 스틱의 연결 치수 및 고려 사항:

설치 설명도

1. 연결 설명

호스만 플러그 연결 설명

호스만 플러그를 사용하려면 아래 그림에 따라 연결하십시오.

1. 나사를 틀고 플러그를 위로 뽑는다

2. 플러그를 비틀어 열고 접선 안내도에 따라 접선한다.

알루미늄 배선함 배선 설명?

트랜스미터 검사

일반적으로 표준 완충 용액을 채택하여 검사한다.방법은 먼저 PH6.86의 표준 용액으로 중성점(PH7 부근)을 교정하고, 변송기 출력은 12mA(4-20mA) 또는 5mA(0-10mA시)로 하며, 오차는 위치추적 전위기 조정을 통해 제거한다.(회로의 "O" 전위기는 시계 방향으로 커지고 반시계 방향으로 줄어든다.)다시 PH4.01 표준용액으로 산성점을 검사하면 변송기 출력이 4.01×1.142+4 = 8.58mA(4-20mA일 때) 오차는 기울기 전위기 조정을 통해 제거된다.(전로의 "S" 전위기를,) 마지막으로 변송기 프로브를 PH9.18의 표준 용액에 놓으면 변송기 출력은 9.18 × 1.142 + 4 = 14.48 mA (4-20 mA시) 여야 하며, 그 표시값과 표준 사이의 차이가 바로 계기 오차이다.

검사 시 한 용액 테스트가 완료된 후 다른 용액을 재측정할 때는 측정 대기 용액의 PH 값과 같은 용액으로 프로브를 세척해야 하며, 그렇지 않으면 큰 검사 오차가 도입될 수 있다는 점에 유의하십시오.

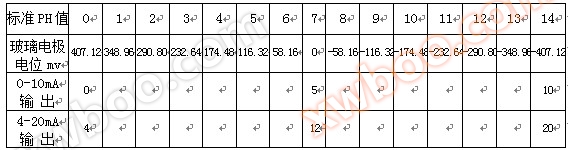

그림 3,PH값과 입출력 신호의 대응 관계

설치 및 사용

1. 계기는 상자를 연 후 파손, 누출, 헐거움 현상이 있는지 검사해야 한다 (유리 전극 외곽의 삼비염교는 귀염 결정 현상이 허용된다).

2, 2선 변송기, 컴퓨터, 조절 기록기, 프린터 등 2차 계기에 접속할 때, 반드시 격리형 배전기 또는 본사가 생산한 격리 출력이 있는 XMT 또는 XMZ-1000 시리즈 디스플레이 계기를 배합해야 하며, 필요한 4-20mA 신호는 그 출력 단자에서 취득하여 측정 시스템과 출력이 2차 계기에 출력되는 공동 간섭을 차단한다.(PH 컨버터, 전극 시스템은 대지와 연결되어 있다. 정상적으로 작동하려면 외부 연결은 반드시 공중에 떠 있고 절연이 양호해야 한다. 그러나 컴퓨터나 조절 기록 계기는 대부분 전원 접지이다. 컨버터와 직접 연결한 후 컨버터의 회로를 접지시켜 회로를 측정하는 두 개의 접지를 형성해야 한다. 그 결과 비교 전극은 전해되어 효력을 잃게 된다.）

3. 배선이 완료되어 검사에 오류가 없는 후, 반드시 배선함 끝 덮개 및 압선나사를 조여 배선함이 잘 밀봉되도록 확보해야 한다.습기가 많이 차면 출력이 제대로 되지 않습니다.

4. 변송기 연결 라인 (24V 전력 공급과 220V 전력 공급을 구분해야 한다!）

프로브를 깨끗한 물에 놓으면 전기가 통하는 관찰표시값이 PH7 좌우여야 하는데 운수과정에 유리전극측정구포내에 기포가 축적되여 출력값에 이상현상이 나타날수 있다.이때 센서를 똑바로 세우고 손으로 프로브 부분을 가볍게 두드려 구포 안에 기포가 보이지 않을 때까지 측정할 수 있다. 약간의 산응시치를 넣으면 기본적으로 정상이다. 이때 급하게 조정하지 말고 24시간 이상 담가 불균형 전위를 줄이고 안정시킨 뒤 검사한다.

5. 검사는 전문적인 설명을 참조한다

6. 트랜스미터 설치 접선은 그림 4 또는 그림 5 (프레스형 PH계) 참조

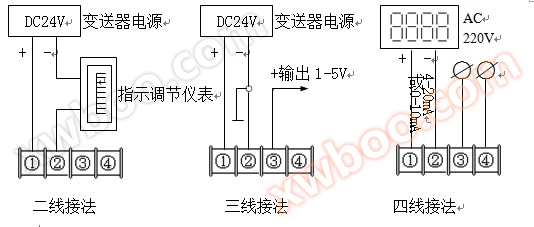

그림 4, 연결 설명도

6. 계기는 측정된 매체의 상황에 따라 정기적으로 검사해야 한다. 매체의 상황이 비교적 좋을 때는 반년에 한 번씩 검사할 수 있다. 때가 끼거나 오염이 심할 때는 한 달 심지어 한두 주에 한 번 검사하고 세척해야 한다. 자동 세척 장치가 있을 때도 자주 검사해야 한다.

7. 변송기 배선함 하단은 비교용액 고위홈으로 염교구조를 통해 측정된 용액과 상통하여 미량의 손실이 있을 수 있다. 비교용액이 비교적 많이 감소할 때 보충을 진행해야 한다. 일반적으로 반년에서 1년에 한 번 보충해야 한다. 압력보상장치가 있는 경우 압력지시치가 매체의 압력보다 낮아서는 안 된다. 반침투오염을 방지하기 위해 전기를 첨가하고 정기적으로 공기를 충전하고 가압할 수 있다.

★ 8. 유리 전극은 소모되기 쉬운 제품으로 사용 주기는 1년 정도이다. 전극의 사용 시간은 측정된 매체의 수체 상황 및 세척 정비가 충분한지와 큰 관계가 있다. 만약 수체 상황이 나쁘거나 세척이 좋지 않으면 전극의 사용 수명을 크게 낮출 수 있다. 따라서 유리 측정 전극은 보증 범위 내에 있지 않다.
