간략한 설명: 금속관 로터 유량계는 가격 구조가 간단하고 작업이 믿을 만하며 정확도가 높고 적용 범위가 넓다.유리 로터 유량계와 비교하면 비교적 높은 압력에 견딜 수 있다.현지 지시, 전기 원거리 전송, 위치 제한 스위치 경보, 내부식, 클러치형, 댐핑형과 폭발 방지 등 품종을 가지고 있다.국방, 화학공업, 석유, 야금, 전력, 환경보호, 의약과 경공업 등 부문의 액체, 기체 유량의 측정과 자동 제어에 광범위하게 응용된다.
제품 정보
장쑤금속관 로터 유량계 가격
금속관 로터 유량계 가격액체와 가스 측정에 적용되는 금속 구조의 부동자 유량계입니다.부자는 유체와 부력의 작용하에 위로 운동하며 부자의 무게와 균형을 맞춘 후 자기결합을 통해 눈금판에 전달되어 상응하는 유량을 지시하며 4-20mA 전신호를 가지고 출력할 수 있다.
금속관 로터 유량계견고한 구조로 설계된 HXF 시리즈 금속관 부동자 유량계는 복잡하고 열악한 환경 조건 및 각종 매체의 유량 측정 과정에서 광범위하게 응용될 수 있다. 보호 등급: 1P65 재료: 스테인리스 PTFE 작동 압력: 1.6-4.0MPa 주변 온도: -25 ℃ - +65 ℃ 완전 스테인리스 스틸 케이스, 알루미늄 케이스 무접촉 무전동 기구 ESK 변송기 4-20mA 전신호 출력, 2선 제전감식 위치제한 스위치
클립 연결 플랜지 표준:GB/T9119 PN1.6 DN15설치 형식 유량계는 수직으로 설치하고, 유량계 중심선과 납수직선의 협각은 5 ° 를 초과하지 않으며, 유량계의 상류에서는 반드시 5배 공칭 지름의 입구 직관 구간을 보장하고, 하류에서는 250mm 수출 직관 구간을 보장해야 한다.만약 매체에 고체불순물이 함유되여있다면 류량계 상류에 려과기를 추가해야 한다.만약 매체에 철자성물질이 함유되여있다면 류량계의 상류에 자기려과기를 설치해야 한다.유지보수와 세척이 용이하고 생산에 지장이 없도록 방통관로를 설치하는 것이 좋습니다.파이프로 인한 유량계의 변형을 피하기 위해 플랜지를 설치하려면 계량기와 동축이고 서로 평행해야 하며 파이프의 진동을 피하고 유량계의 축방향 부하를 줄이기 위해 파이프를 적절하게 지지해야 하며 측정 시스템에서 제어밸브는 유량계의 하류에 설치해야 한다.기체를 측정할 때 파이프의 압력이 5배 유량계보다 작지 않은 압력손실을 보장하여 부자가 안정적으로 작동하도록 해야 한다.
7. 부속품 사용자에게 전면 및 후면 직선 파이프 세그먼트, 페어 플랜지, 자기 필터, 가스 댐핑 장치 등의 액세서리를 제공할 수 있습니다.만약 매체에 철자성 입자가 함유되어 있다면, 유량계 입구에 자기 필터를 설치해야 한다.마그네틱 필터에는 zui로 압력 손실을 최소화하기 위해 나선형으로 배열된 마그네틱 스틱이 장착되어 있으며, 각 마그네틱 스틱은 PTFE 폴리테트라 플루오로 묽게 싸여 있어 매체의 부식을 방지합니다. 자기 필터의 구조는 다음과 같습니다.

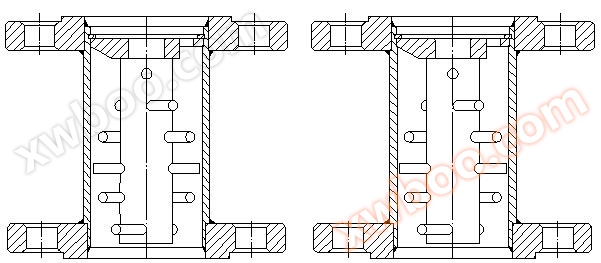

마그네틱 필터 구조 PTFE 마그네틱 필터 구조
8. 위치제한 스위치 경보장치 위치제한 스위치 경보장치는 표시기 중 일부가 감지 헤드, 알루미늄 조각 등으로 구성되어 있으며, 감지 헤드는 포인터 축의 알루미늄 조각에 의해 절단될 수 있는 위치에 장착되어 있으며, 감지 헤드의 위치를 변경하여 임의로 위치제한 값을 설정할 수 있다.유도 헤드는 금속 로터 유량 지시 제어기에 신호를 출력한다. 기술 매개변수 1. 전원 공급 장치: 24V AC ±10% 2. 전력 소비량: ≤ 3W 3. 작동온도: -25℃~60℃ 4. 출력 접점 용량: 24VAC 3A 배선도
경보점의 변경은 반드시 앞덮개를 열고 눈금판의 작은 바늘의 나사를 풀어 필요한 위치로 조정한후 다시 나사를 단단히 하고 zui후 앞덮개를 장착해야 한다. 십,디자인 선택 및 주문 주의사항 1. 유체가 기체 또는 액체라는 측정에 근거하여 기체 또는 액체 금속관 부동자 유량계를 정확하게 원용한다. 2. 측정된 유체는 부식성이 없으면 일반형, 부식성이 있으면 내부형을 선택한다. 3. 주문할 때 측정된 매체의 명칭, 유량, 파이프의 지름 및 작업압력, 온도, 밀도, 점도 등 상황을 명기하십시오.우리 회사는 사용자가 제시한 밀도 등에 근거하여 눈금 수정을 진행하여 특수한 트래픽 눈금자를 제작한다. 4. 피측류체의 측정범위, 응용장소 등에 따라 적합한 모델의 규격품종을 선택한다.특별한 요구가 있는 유량계는 회사나 서신과 판매부에 오십시오.
